软起动谐波抑制方法

发布时间：2022-6-11 17:13:55 被阅览数： 691 次

无论是哪一种软起动，都大量使用了晶闸管等非线性电力电子元件，不管采用哪种整流方式，软起动从电网中吸取能量的方式都不是连续的正弦波，而是从脉动的断续方式向电网索取电流，这种脉动电流和电网的沿路阻抗共同形 ...

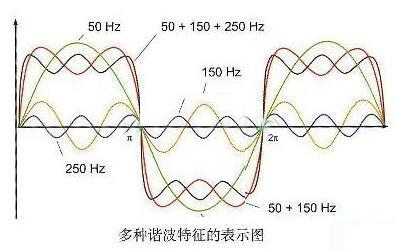

无论是哪一种软起动，都大量使用了晶闸管等非线性电力电子元件，不管采用哪种整流方式，软起动从电网中吸取能量的方式都不是连续的正弦波，而是从脉动的断续方式向电网索取电流，这种脉动电流和电网的沿路阻抗共同形成脉动电压降叠加在电网的电压上，使电压发生畸变，经傅立叶原理分析可知，这种非同期正弦波电流是由于频率相同的基波和频率大于基波频率的谐波组成。

软起动

一、抑制软起动谐波的方法

1、变流回路的多重化
对于大容量的软起动，可以在软起动的输入端装设专用的电源输入变压器，将电源侧变流器分为2个，利用该变压器使输入电流的相位错开，以多重化来抑制软起动向电源侧的高次谐波。
2、安装交流/直流电抗器
安装电抗器实际是从外部增加软起动供电电源的阻抗，在软起动的交流侧或直流侧安装电抗器或同时安装，可以抑制谐波电流。采用交流/直流电抗器后，进线电流的（电压畸变率）大约降低30%～50%，是不加电抗器谐波电流的1/2左右。
3、安装有源电力滤波器
除传统的LC调试滤波器目前还在应用外，当前抑制谐波的一个重要趋势是采用有源电力滤波器，它串联或是并联于主电路中，实时从补偿对象中检测出谐波电流，由补偿装置产生一个与该谐波电流大小相等、方向相反的补偿电流，从而使电网电流只含基波电流。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿，其特性不受系统的影响，无谐波放大的危险，因而倍受关注，在日本等国已获得广泛应用。
4、增加软起动供电电源内阻抗
通常情况下，电源设备的内阻抗可以起到缓冲软起动直流滤波电容的无功功率的作用。这种内阻抗就是变压器的短路阻抗。电源容量相对软起动容量越小，内阻抗值相对越大，谐波含量越小；电源容量相对软起动容量越大，则内阻抗值相对越小，谐波含量越大。所以选择软起动供电电源变压器时，最好选择短路阻抗大的变压器。
5、安装输出电抗器
也可以采用在软起动到电动机之间增加交流电机器的方法，主要目的是减少软起动的输出在能量传输过程中，线路产生的电磁辐射。
二、设备自身减弱谐波及干扰的方法

1、使用隔离变压器
使用隔离变压器主要是应对来自于电源的传导干扰。使用具有隔离层的隔离变压器，可以将绝人部分的传导干扰隔离在隔离变压器之前。同时还可以兼有电源电压变换的作用。隔离变压器常用于控制系统中的仪表、plc，以及其他低压小功率用电设备的抗传导干扰。
2、使用滤波模块和组件
目前市场中有很多专门用于抗传导干扰的滤波器模块或组件，这些滤波器具有较强的抗干扰能力，同时还能防止用电器本身的干扰传导给电源，有些还兼有尖峰电压吸收功能，对各类用电设备有很多好处。
3、接地抗干扰
接地是抑制噪声和防止干扰的重要手段，良好的接地方式可在很大程度上抑制内部噪声的耦合，防止外部干扰的侵入，提高系统的抗干扰能力。软起动的接地方式有多点接地、一点接地及经母线接地等几种形式，要根据具体情况采用，注意不要因为接地不良而对设备产生干扰。
4、做好信号线的抗干扰
信号线承担着检测信号和控制信号的传输任务，毋庸质疑，信号传输的质量直接影响到整个控制系统的准确性、稳定性和可靠性，因此做好信号线的抗干扰是十分必要的。
