ZPR2000 智能数字式电机软起动器

概述

交流三相鼠笼型异步电动机在起动或停车过程中，还存在着一系列的问题。比如，全压起动造成的较大起动电流对供电电压质量的影响和供电线路电耗增大以及对机械设备的冲击问题。在停机时，如果拖动系统突然失去转矩，靠系统的磨擦转矩克服系统的惯性滑行停车，也给拖动系统带来诸多问题。比如水泵的水锤现象，输送机械的产品移位和液体溢出等。
传统的电动机起动方法是用星/三角起动器、自耦降压起动器。它们只能起动降低电动机起动电流对电网的冲击作用。能保证电动机可靠的起动，但它不能解决上述的其它问题。 ZPR系列的电机软起动器，采用智能化数字式控制，以单片机为智能中心，可控硅模块为执行元件对电动机进行全自动控制。它适用各种负载的鼠笼型异步电动机控制。使电动机在任何工况下均能平滑起动，保护拖动系统，减少起动电流对电网冲击，保证电动机可靠起动。平滑减速停车，软停车功能有效地解决了惯性系统的停车喘振问题，消除拖动系统的反惯性冲击，是传统设备无法实现的。完整的系统保护功能，延长系统的使用寿命，降低系统造价，提高系统的可靠性。兼容了所有起动设备的各种功能，是传统星/三角起动、自耦减压起动等最理想的更新换代产品。

技术性能：

ZPR系列软起器适用于交流50Hz，~380 V，5.5~500KW各种负载的鼠笼型电动机。
1、起动方式：
a、限流型：限制起动电流、降低起动压降、任意调整，键盘设定。
b 、电压斜坡型：对电动机提供了平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动的寿命。
2、停车方式：（a）自由停车；（b）软停车；(c) 制动停车(订货协议)
3、控制方式：输入：无源开关信号；
4、系统控制功能：
a、智能化：所有输出输入控制点为可编程接点，内置各种负载智能化程序，研判拖动系统运行工况；
b、内设微机接口（RS232），（地址：0~60），能实现上位机控制或遥控功能；
c、自带LED显示和操作键盘实现人机对话，设置各种参数和编程等；
d、具备解除远方操作功能，以保证设备检修人员安全；
e、具备键盘控制和远方控制切换功能；
f、延时继电器功能，延时继电器输出接点1常开；
g、故障输出继电器，如果系统出故障此继电器动作，故障停机自复位可编程；
h、自控旁路接触器输出继电器，当起动过程完成，此继电器动作；
i、延时起动功能，可设定0~240S的延时起动，且有倒计时显示；
j 、能实现一台软起动器拖动多台电动机。

型号说明

产品功能

1、系统保护功能：
a、内置电子速断保护：不需外加快熔，如起动前或起动过程、运行过程、软停过程中下口发生短路均做到自保护，并报警动作；
b、过负荷保护：如电动机过负荷，先报警后停车；
c、断相保护：电动机断相报警并停车。
2、系统管理功能：
a、自带计算机通讯接口（RS232），可实现上位机管理或通讯功能。
3、高可靠性的设计：
a、功率模块可靠系数＞2.5倍。
b、内置绿控制单元（KGL）消除了电力电子设备的无故障停机现象。
4、维护功能：
a、故障自诊断（短路、电机过载、断相、堵转，加上智能程序可研判拖动系统工况）；
b、故障显示与继电器接点输出；
c、模块化组合设计。根据故障显示内容，5分钟排除故障。

性能指标

1、符合标准：GB14048.6-1998。5.5-500KW国家强制性产品3C认证。 GB8898-1997通过CCEE中国电工认证委员会长城安全认证。 ISO9001-2000通过CPRE国际质量体系认证。（2000版换版）
2、防护等级： IP40（可协议）
3、抗震能力：海拔3000米以下，振动力装置0.5G以上。
4、抗冲击：15kg11ms
5、环境温度：-30~55℃
6、环境温度：95%无冷凝或滴水。

键盘显示说明

RUN-起动键在起动准备状态下按此键可使电机起动。
STOP-停止键电机运行时按此键进入停车。
RST-复位键编程状态或故障状态下按此键回到准备状态。
PRG-编程键准备状态下（显示READY）按此键进入编程；数据修改后按此键保留此数据。
SHIF-换档键编程时按此键进入修改数据或退出修改状态
∧∨-加减键按∧键（或∨键）增加（或减小）数据；
FAST-加速键，按∧键（或∨键）同时按此键可快速增加(或减少)数据准备状态下，按此键所有参数被出厂值置换。

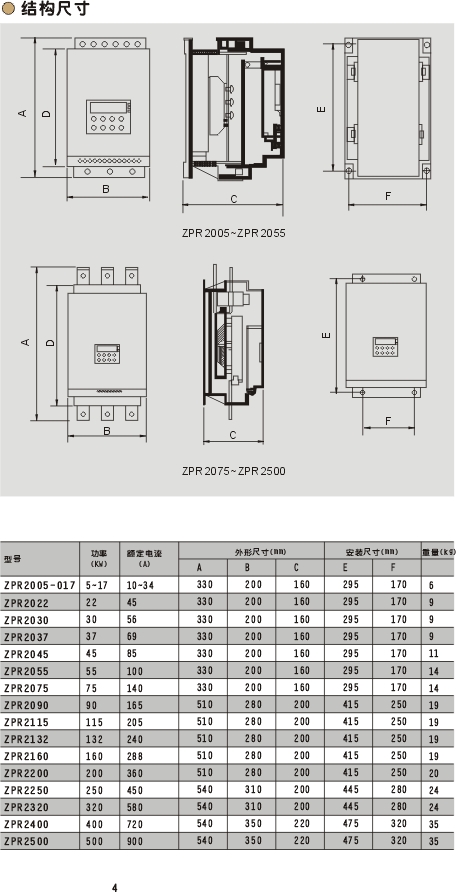

结构特点

自然冷风对开关柜不需加机械排风，对电器布置无特殊要求。

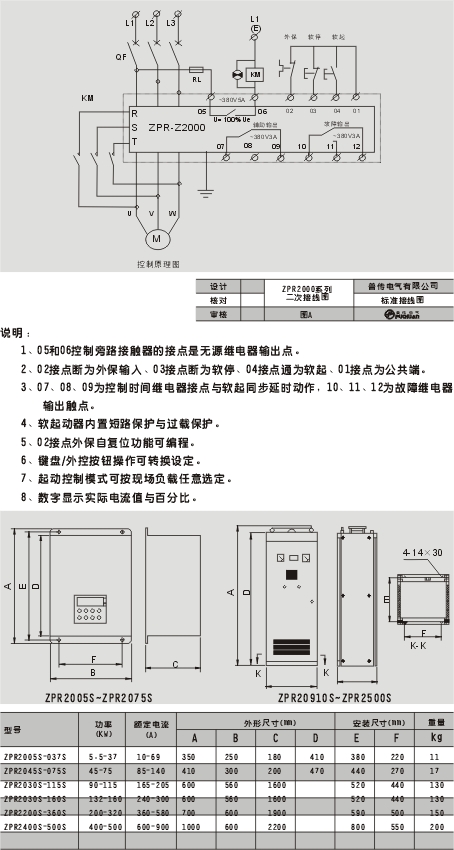

1、接线方式：
a、模块型ZPR2005~ZPR2500为上进线下出线。
b、综合型 ZPR2005S~ZPR2075S为挂箱线，下进线下出线。
c、综合型 ZPR2090S~ZPR2500S为柜式。

独特功能

ZPR2000系列数字式软起动器。
1、智能化数字式，单片机控制

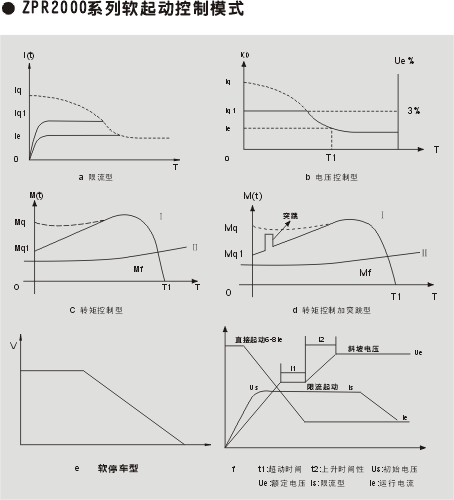

2、先进的软起动方式
a 电压控制型 b 限流控制型 c转矩控制型 d转矩加突跳
3、绿色单元控制
4、人机对话功能
5、延时起动功能，显示运行电流
6、内置电机短路、过载、过热、电源缺相等保护功能；
7、故障自诊断
8、在线控制全自动监控；
9、内置微机通讯口
10、软起动器结构采用六进线三出线，产品可靠性更高
11、自然风冷，节省空间。
